光纤根据它的特性和应用场景可以分很多种。下面汇总列举一些常见的光纤类型。

1. 单模光纤（Single-Mode Fiber, SMF）

    单模光纤纤芯直径小（约8-10微米），只允许一种模式的光传播。低色散、低损耗，适合长距离、高速传输。工作波长通常为1310nm和1550nm。应用：长距离通信（如电信网络、海底光缆）数据中心互联光纤传感（如分布式温度传感）

2. 多模光纤（Multi-Mode Fiber, MMF）

    多模光纤纤芯直径较大（50或62.5微米），允许多种模式的光传播。色散较高，适合短距离传输。工作波长通常为850nm和1300nm。应用：局域网（LAN）和数据中心（DC）短距离通信（如建筑物内布线）工业自动化和医疗设备

3. 保偏光纤（Polarization-Maintaining Fiber, PMF）

    通过特殊设计（如熊猫型或领结型结构）保持光的偏振态。具有快轴和慢轴，双折射效应显著。应用：光纤传感（如光纤陀螺仪、光纤水听器）干涉仪和量子通信高功率激光传输

4. 色散位移光纤（Dispersion-Shifted Fiber, DSF）

   通过设计使色散最小点从1310nm移至1550nm。适合长距离、高速传输。应用：长距离     通信（如DWDM系统）海底光缆

5. 非零色散位移光纤（Non-Zero Dispersion-Shifted Fiber, NZDSF）

    在1550nm波长处具有非零但较低的色散。适合密集波分复用（DWDM）系统。应用：长距离、高速DWDM系统光纤骨干网

6. 弯曲不敏感光纤（Bend-Insensitive Fiber）

    对弯曲损耗不敏感，适合安装环境复杂的场合。纤芯设计特殊，减少弯曲引起的光损耗。应用：光纤到户（FTTH）室内布线和紧凑空间安装

7. 光子晶体光纤（Photonic Crystal Fiber, PCF）

     通过周期性排列的空气孔控制光传播特性。具有灵活的设计和独特的传输特性（如高非线性或低损耗）。应用：非线性光学（如超连续谱生成）特殊通信系统和传感

8. 掺铒光纤（Erbium-Doped Fiber, EDF）

    掺入铒离子，用于放大1550nm波长的光信号。是光纤放大器（EDFA）的核心组件。应用：光纤放大器（EDFA）长距离通信系统

9. 塑料光纤（Plastic Optical Fiber, POF）

    核心材料为塑料，直径较大（约1毫米）。损耗较高，适合短距离传输。应用：家庭网络和汽车网络短距离数据传输（如音频和视频信号）

10. 抗辐射光纤（Radiation-Hardened Fiber）

   具有抗辐射能力，适合高辐射环境。材料经过特殊处理，减少辐射引起的损耗。应用：核电站和太空应用高辐射环境下的传感和通信11. 多芯光纤（Multi-Core Fiber, MCF）

   一根光纤中包含多个纤芯，可以同时传输多个信号。适合高密度数据传输。应用：高容量通信系统空间受限的传感网络

12. 空芯光纤（Hollow-Core Fiber）

   光在空气或真空核心中传播，而非固体材料。具有极低的非线性效应和色散。应用：高功率激光传输超快光学和量子通信

13. 氟化物光纤（Fluoride Fiber）

     使用氟化物材料，具有超低损耗和宽传输窗口。适合中红外波段传输。应用：中红外传感和通信特殊激光传输

14. 硫化物光纤（Chalcogenide Fiber）

使用硫族化合物材料，适合中远红外波段传输。具有高非线性效应。应用：红外传感和成像非线性光学应用以上每种光纤类型都有其独特的特性和适用场景，选择时需根据具体需求和应用环境决定。

光纤衰减（损耗），引起衰减的原因及改善办法，通信的三个低损耗“窗口”，光纤传输距离估算方法

什么是光纤衰减（光纤损耗）

光纤衰减（光纤损耗）指的是光信号在光纤中传输时，随着传输距离的增加，由于各种因素导致光的强度逐渐减弱的现象。

衰减是光纤主要的传输特性之一。

通常情况下光纤衰减和光纤损耗两词可替换使用。

 衰减（损耗）系数

我们知道要完成通信的过程，除了要将光信号发射出去，光信号在接收端还要能够被正常接收，准确解调。

光纤衰减会导致光信号在传输过程中逐渐损失能量，从而影响信号的质量和距离。为了确保光信号有效地传输，需要尽可能降低光纤的损耗。

咱们目标是想要降低光纤损耗，那怎么样才算低呢？

如何度量光纤衰减（损耗）呢？

光纤损耗特性可以通过损耗（衰减）系数来衡量，即光纤每单位长度上的衰减，单位为dB/km。

α = 10*log(Pin / Pout) / L

其中L为光纤长度通常以km为基本长度单位，Pin和Pout分别为输入和输出光功率。

举个例子

光纤长度100km，输入光纤的光功率为100mW，输出光功率为1mW，计算光纤的衰减系数。

带入公式：α = 10*log(100/1) / 100 ，可得光纤衰减系数为：0.2dB/km。

现在咱们知道了光纤的衰减如何度量了，咱们得想办法弄明白产生衰减的原因，然后想想办法降低他们。

 引起衰减（损耗）的原因及改善办法

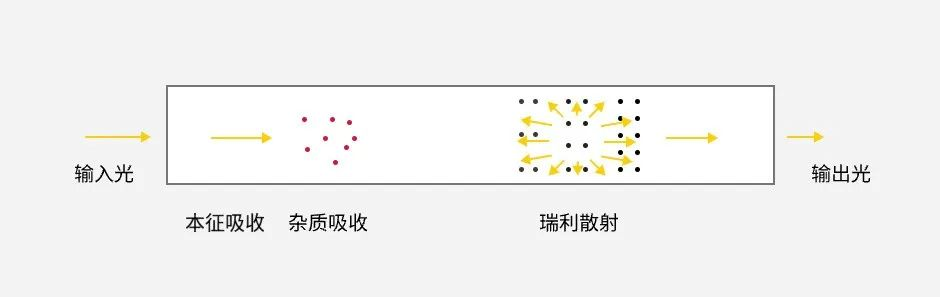

光信号在光纤中传输的时候，因为散射、吸收、缺陷等因素产生能量损耗，引起衰减。

一、吸收损耗

吸收损耗是由光纤材料和杂质对光能量的吸收引起的，把光能以热能的形式消耗在光纤中，是光纤损耗中重要的损耗，吸收损耗包括以下几种：

1、本征吸收损耗

本征吸收损耗是指光纤材料固有的一种损耗，是无法避免的，它决定了光纤的损耗极限。本征吸收是石英材料本身固有的吸收，包括红外吸收和紫外吸收。

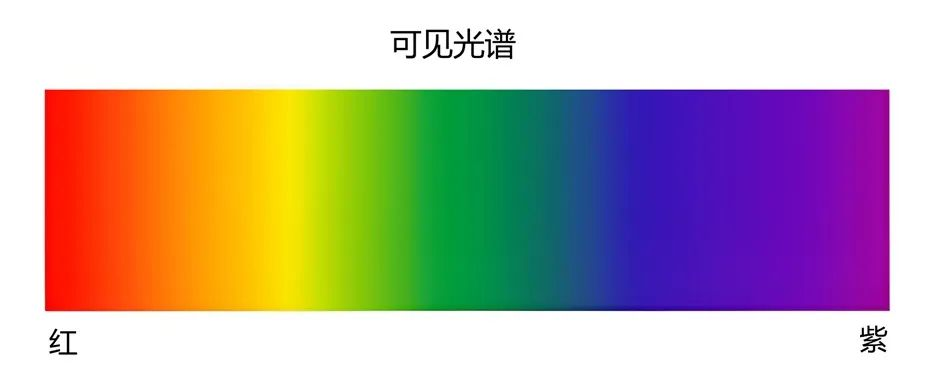

紫外吸收：在短波长范围，光纤材料的电子吸收入射光能量跃迁到高的能级，引起入射光的能量损耗。紫外吸收是由于电子跃迁引起的，它在700～1100nm波长区对光纤通信有影响。

红外吸收：在长波长范围，光波与光纤晶格相互作用，一部分光波能量传递给晶格，使其振动加剧，从而引起的损耗。红外吸收是由于分子震动引起的，它在1500～1700nm波长区对光纤通信有影响。

2、杂质吸收损耗
杂质吸收损耗是光纤材料中含有铁、铜、铬等杂质离子，金属离子含量越多，造成的损耗就越大，它们对短波长的影响很大，对长波长的影响较小。

使用高纯度光纤材料，严格控制这些金属离子的含量，可以使它们造成的损耗迅速下降。

另外就是OH离子，OH离子对光纤的损耗影响较大。在950nm、1240nm、1390nm波长附近有吸收损耗峰，以1390nm上的吸收最严重，也就是常听说的“水峰”吸收。

改进制造工艺，如避免使用氢氧焰加热(汽相轴向沉积法)可有效改善水峰吸收影响。

对于纯石英光纤，杂质引起的损耗影响可以不考虑。

3、原子缺陷吸收：是光纤在制造过程中玻璃受到热激励或受强辐射时，产生原子缺陷而造成的损耗。

二、散射损耗

散射损耗是由于光纤材料密度不均匀或光纤波导结构缺陷等使光功率泄露出纤芯外所造成的损耗。

本征散射是材料散射中最重要的散射，损耗功率与传播模式的功率成线性关系。它是由于材料原子或分子以及材料结构的不均匀性，使得材料的折射率产生微观的不均匀性而引起传输光波的散射。这种散射是材料固有的，不能消除，是光纤损耗的最低极限，瑞利散射即属于这一类。

瑞利散射损耗与波长四次方成反比，在长波长上工作时，光纤的损耗可大大减小。瑞利散射在600～1 600nm波段对光纤通信产生影响。

虽然瑞利散射没法消除，但长波长相对来说散射损耗较小，所以长距离传输通常选用1550nm附近的波长。

另一类本征散射是掺杂不均匀引起的，在光纤制造中，为了改变光纤的折射率，需要掺杂某种氧化物，当氧化物浓度不均匀或起伏时就会引起这种散射。

这里值得注意的是，掺入光纤中的虽然也是杂质，但是属于人为主动添加的，掺杂的作用是可以改变光纤的折射率以达到某种目的。所以杂质这个因素在某个方面也不全是坏事。

后续我们还会接触到掺杂光纤用于光纤放大的，也是在光纤中掺杂了一些金属离子。

除此上述散射外，还有非线性散射。

非线性散射有受激布里渊散射和受激拉曼散射。在强光功率密度作用下，入射光子与介质分子发生非弹性碰撞时会产生声子，当光是被传播的声学声子所散射时，称为布里渊散射；当光是被分子振动或光学声子所散射时，称为拉曼散射。

这两种受激散射都有一个阈值功率，只有超过此值时才会发生。在通常的光通信系统中，输入光纤的光功率一般较低，通常不产生非线性散射。

但在密集波分复用系统中，当光纤中传输的光强大到一定程度时就会产生受激拉曼散射、受激布里渊散射和四波混频等非线性现象，这会使输入光能量转移到新的频率分量上，从而产生非线性损耗。

三、辐射损耗

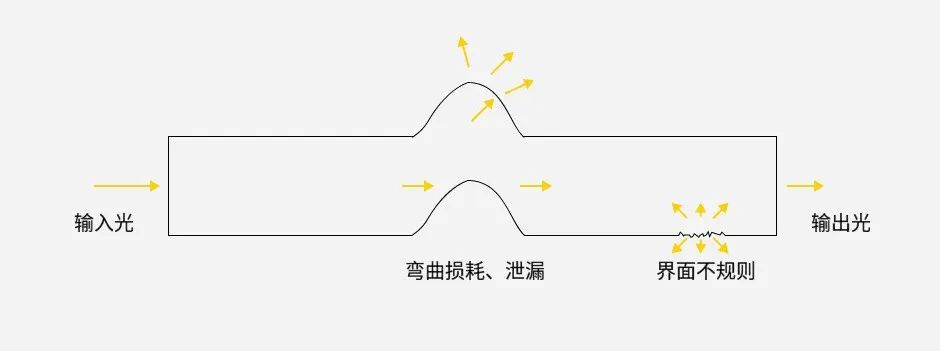

辐射损耗是由于纤芯包层界面上存在着微小结构波动、光纤内部波导结构不均匀而引起的损耗。

光纤结构不规则时部份传输能量将辐射出纤芯外而变成辐射模，使损耗增加。

这种损耗可以靠提高制造技术来降低。

四、弯曲损耗

弯曲损耗是光纤轴弯曲所引起的损耗。

任何肉眼可见的光纤轴线对于直线的偏移称作弯曲或宏弯曲。

光纤弯曲将引起光纤内各模式间的耦合，当传播模的能量耦合入辐射模或漏泄模时，就会产生弯曲损耗。这种损耗随曲率半径的减小按指数规律增大。

另一类损耗是光纤轴产生随机的微米级的横向位移状态所成的，称作微弯损耗。产生微弯的原因是光纤在被覆、成缆、挤护套、安装等过程中，光纤受到过大的不均匀侧压力或纵向应力，或光纤制造后因涂覆层或外套的温度膨胀系数与光纤的不一致等造成的。

针对弯曲损耗，光纤线路可以采用低弯曲损耗的光缆，或者严格遵循光缆敷设行业标准规范，合理控制光缆弯曲半径，尽可能降低弯曲损耗。

五、其它损耗

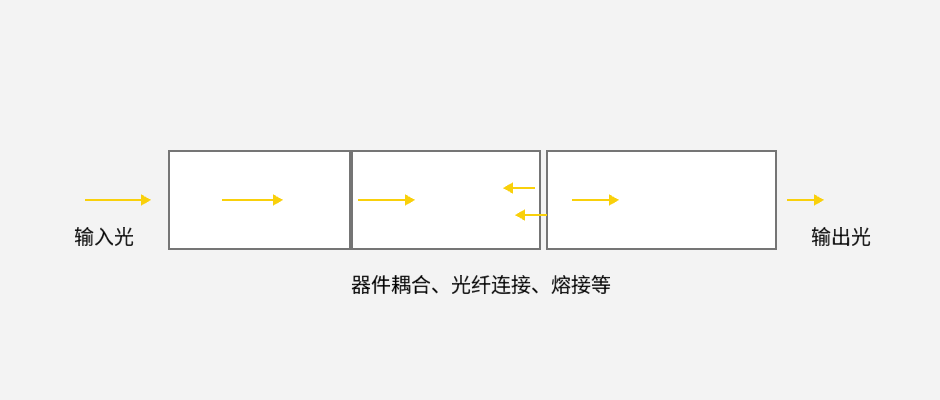

光纤的使用中还会存在连接损耗、耦合损耗等。

选用光纤熔接或使用高质量的光纤连接器可能效降低因光纤接续所产生的损耗。

 光纤通信的三个低损耗“窗口”

下图中蓝色衰耗曲线描绘了光纤衰减系数与波长的对应关系，该曲线也叫损耗谱曲线。

光纤通信常说的三个低损耗“窗口”分别是：850nm波段、1310nm波段和1550nm波段。

850nm波段损耗较大，通常用于几百米内的通信传输使用。

1310nm波段损耗较小，通常用于中等距离，如：2km，10km，20km等。

1550nm波段损耗很小，长距离大容量的光纤通信系统多工作在这一波段。

  光纤损耗的另一种分类方法

·

本征光纤损耗

·

本征光纤损耗是指光纤材料固有的一种损耗，引起本征光纤损耗的因素主要有两个：光的吸收和光的散射。

光的吸收是光纤传输中引起光损耗的主要原因，是由光纤材料和杂质对光能的吸收引起的，因此，光的吸收损耗也被称为光纤材料吸收损耗。

光纤的散射损耗是指在光纤结构中分子水准上的不规则所造成的光的散射。

·

非本征光纤损耗

·

非本征光纤损耗通常是由光纤的不正当处理引起的，主要有两种类型：对接损耗和弯曲损耗。

在光纤通信网路中，光纤之间的互相连接是必然的。前面我们讲过，光纤线路通常是由多段接续起来的，接续引起的光纤损耗无法避免，不过可以通过恰当的处理减小到最小。

 如何估算传输距离

光通信传输时，怎样估算光信号能在光纤中传多远？

举个例子：光源中心波长为1550nm，发光功率是100mW，接收端探测器的接收灵敏度为-14dBm，问这种发射和接收组合大概可以传输多远距离？

光信号波长是1550nm的，那么肯定是单模传输，即使用的是单模光纤。

通过前面光纤ITU-T光纤标准学习，我们了解到常规单模光纤在1550nm波长的损耗约为0.25dB/km，估算时我们以此值作为参考。

注：光缆熔接、连接头、弯曲等也会产生附加损耗，实际通信系统设计时需要将这些因素考量进去。

100mW换算成dBm为单位就是20dBm，接收端可以接收-14dBm的光信号，那么允许的链路损耗即是20-（-14）=34dB。

注2：通信系统设计需在满足接收灵敏度前提下留一定的系统余量，以保证长期运行稳定性，这里我们只是估算。

用34 / 0.25 = 136，可得理论******传输距离达136km。（仅作估算用）

注3：传输距离除了受衰减因素的影响，非零色散情况下高速长距离传输还需考虑色散等其它影响因素。

  揭秘光纤通信关键部件：光纤端面与连接器全解析

在当今这个信息飞速传递的时代，光纤通信凭借其高速率、远距离传输的优势，成为了现代通信网络的基石。而光纤端面和连接器作为光纤通信系统中的关键部件，起着至关重要的作用。

（Source：网络，图文不一定相关）

一、光纤端面：PC、UPC、APC

1. PC（Physical Contact）

定义：PC 端面是指光纤连接器中采用物理接触方式的端面，其端面经过精密研磨，呈轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。

特点：PC 端面的制作工艺相对简单，成本较低，能够满足一般的数据传输、视频传输和语音传输等需求，具有较好的稳定性和可靠性。

应用场景：广泛应用于各种光纤通信系统中，如数据中心、局域网、城域网等网络环境，常见的 SC、FC、ST 等光纤连接器通常采用 PC 端面研磨方式。

标准：PC 端面的工业标准回波损耗为 -40dB。

2. UPC（Ultra Physical Contact）

定义：UPC 端面是在 PC 端面的基础上进一步优化而成，其端面抛光性能和表面光洁度更佳，呈圆顶状。

特点：UPC 端面的回波损耗比 PC 端面更高，一般接近 -50dB 或更高，能够有效减少反射光对信号传输的影响，提高信号传输的质量和稳定性。

应用场景：广泛应用于对回波损耗要求较高的场景，如电信网络、有线电视网络、数据中心等，特别是在 10G/25G 的 SFP 模块中，UPC 连接器能够提供更低的插入损耗和更高的回波损耗。

标准：UPC 端面的工业标准回波损耗为 -50dB。

3. APC（Angled Physical Contact）

定义：APC 端面呈 8° 斜面，这种独特的设计使得反射光以一定角度反射到包层中，而不是直接反射到光源，从而进一步降低回波损耗。

特点：APC 端面的回波损耗最高，一般为 -60dB 或更高，能有效减少反射光对信号传输的干扰，提高信号传输的稳定性和质量。此外，APC 连接器通常为绿色，人眼就能看到光纤端面的倾斜。

应用场景：APC 端面广泛应用于对反射损耗要求极高的场景，如单模光纤通信系统、DWDM 系统、光纤传感器等，也适用于广电和早期的 CATV 应用网络中。

标准：APC 端面的工业标准回波损耗为 -60dB。

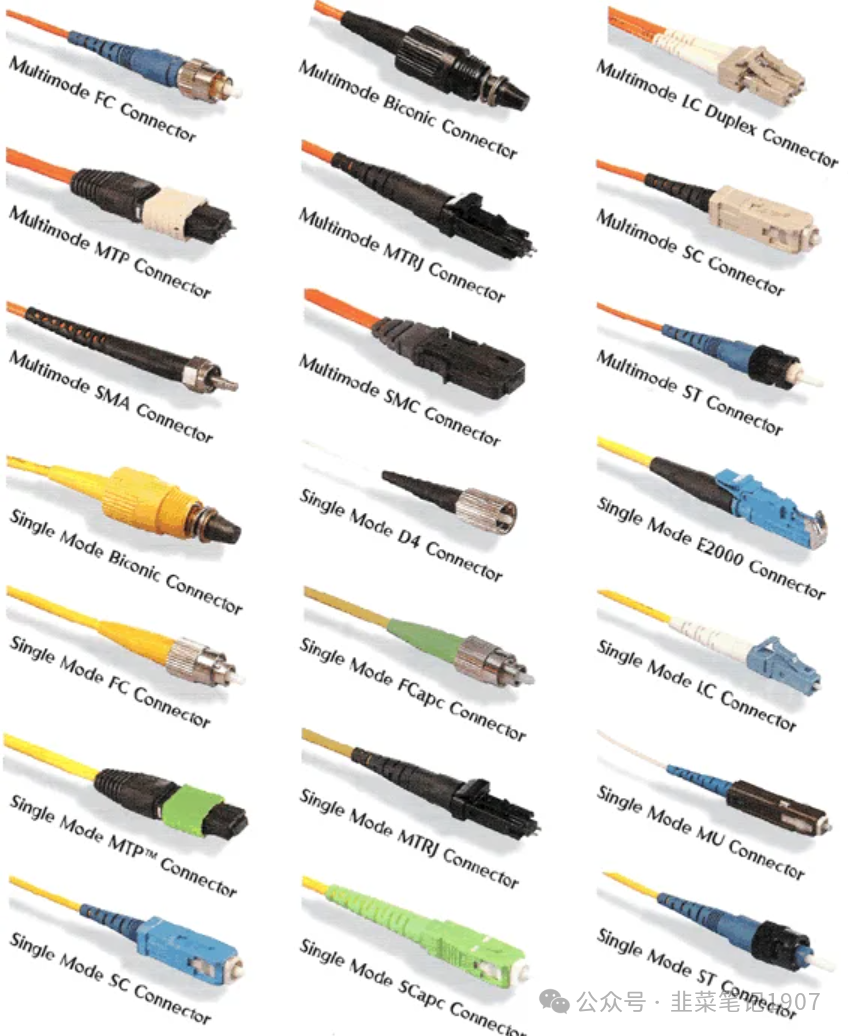

二、主流光纤连接器及应用场景

1. MPO（Multi-fiber Push-On）

定义：MPO 连接器是一种高密度、多光纤连接器，旨在在单个物理连接器接口中容纳多根光纤，可支持 8、12、24 等多芯光纤并行连接。

特点：

高密度：MPO 连接器可容纳多根光纤，大大节省了物理空间，提高了布线密度。

可扩展性：MPO 连接器可以轻松扩展网络容量，满足未来网络升级的需求。

速度快：MPO 连接器支持高速数据传输，适用于 40G、100G 及更高速率的网络。

效率高：MPO 连接器减少了安装和维护时间，提高了网络部署的效率。

应用场景：

数据中心：MPO 连接器在数据中心中广泛应用，用于高速数据传输并减少电缆杂乱。

电信：MPO 连接器用于增加带宽的光纤到户（FTTH）安装。

广播：MPO 连接器支持高清视频流，满足广播电视行业对高质量视频传输的需求。

高性能计算：MPO 连接器用于服务器之间的快速数据传输，提高计算效率。

标准：MPO 连接器符合 IEC 61754-7、TIA/EIA-604-12 等国际标准。

2. LC 连接器

定义：LC 连接器是由 Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。

特点：

小型化：LC 连接器的插针和套筒尺寸只有 SC、FC 等传统类型的一半，为 1.25mm，这使得光纤配线架的安装密度更高。

操作方便：LC 连接器采用插拔销闩式紧固方式，不需旋转，插拔操作方便。

性能稳定：LC 连接器的介入损耗波动小，抗压强度较高，安装密度高。

应用场景：LC 连接器在单模 SFF 方面占据主导地位，多模方面的应用也增长迅速，常用于路由器、交换机等设备。

标准：LC 连接器符合 IEC 61754-20、TIA/EIA-604-10 等国际标准。

3. ST 连接器

定义：ST 连接器常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

特点：

结构简单：ST 连接器的结构简单，易于安装和维护。

稳定性好：ST 连接器的紧固方式为螺丝扣，连接稳定可靠。

广泛应用：ST 连接器在光纤配线架、光电转换器等设备中广泛应用。

应用场景：ST 连接器在 10Base-F 连接中通常作为连接器类型，常用于光纤配线架。

标准：ST 连接器符合 IEC 61754-2、TIA/EIA-604-2 等国际标准。

4. FC 连接器

定义：FC 连接器外部加强方式采用金属套，紧固方式为螺丝扣，一般在 ODF 侧采用（配线架上用的最多）。

特点：

牢靠性高：FC 连接器的紧固方式为螺丝扣，连接牢靠，防灰尘。

适用广泛：FC 连接器在电信网络中广泛应用，适用于各种光纤通信系统。

多种端面：FC 连接器的插针端面多采用 PC 或 APC 型研磨方式，可满足不同的应用场景。

应用场景：FC 连接器常用于光纤配线架、光端机等设备。

标准：FC 连接器符合 IEC 61754-1、TIA/EIA-604-1 等国际标准。

5. SC 连接器

定义：SC 连接器是一种由日本 NTT 公司开发的光纤连接器，标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温、不容易氧化的优点。

特点：

价格低廉：SC 连接器价格低廉，插拔操作方便。

介入损耗波动小：SC 连接器的介入损耗波动小，抗压强度较高。

安装密度高：SC 连接器的安装密度高，适用于高密度布线。

应用场景：SC 连接器广泛应用于传输设备侧光接口、路由器、交换机等设备。

标准：SC 连接器符合 IEC 61754-3、TIA/EIA-604-3 等国际标准。

6. MU 连接器

定义：MU 连接器是以 SC 型连接器为基础，由 NTT 研制开发出来的世界上最小的单芯光纤连接器。

特点：

高密度安装：MU 连接器采用 1.25mm 直径的套管和自保持机构，能实现高密度安装。

多种系列：MU 连接器有用于光缆连接的插座型连接器（MU-A 系列）、具有自保持机构的底板连接器（MU-B 系列）以及用于连接 LD/PD 模块与插头的简化插座（MU-SR 系列）等。

应用场景：MU 连接器适用于光缆连接、底板连接以及连接 LD/PD 模块与插头等。

标准：MU 连接器符合 IEC 61754-15、TIA/EIA-604-15 等国际标准。

7. E2000 连接器

定义：E2000 光纤连接器采用推拉锁紧设置，容易安置，外壳使用工程塑料制作，便于密集安装，主要用于单模光纤，接头自带防尘罩。

特点：

便于密集安装：E2000 连接器的外壳设计使其便于密集安装。

自带防尘罩：E2000 连接器接头自带防尘罩，能有效防止灰尘进入。

应用场景：E2000 连接器适用于单模光纤的连接，特别是在需要高密度安装的场合。

标准：E2000 连接器符合 IEC 61754-18、TIA/EIA-604-18 等国际标准。

三、写在最后

光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能******限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。

而光纤端面是指光纤自身的端面状况，所以我们经常看到FC/PC、FC/APC等写法，前者FC是指连接器类型，而后者PC、APC才是指光纤端面的类型是平头还是斜头设计。
